Opis produktu

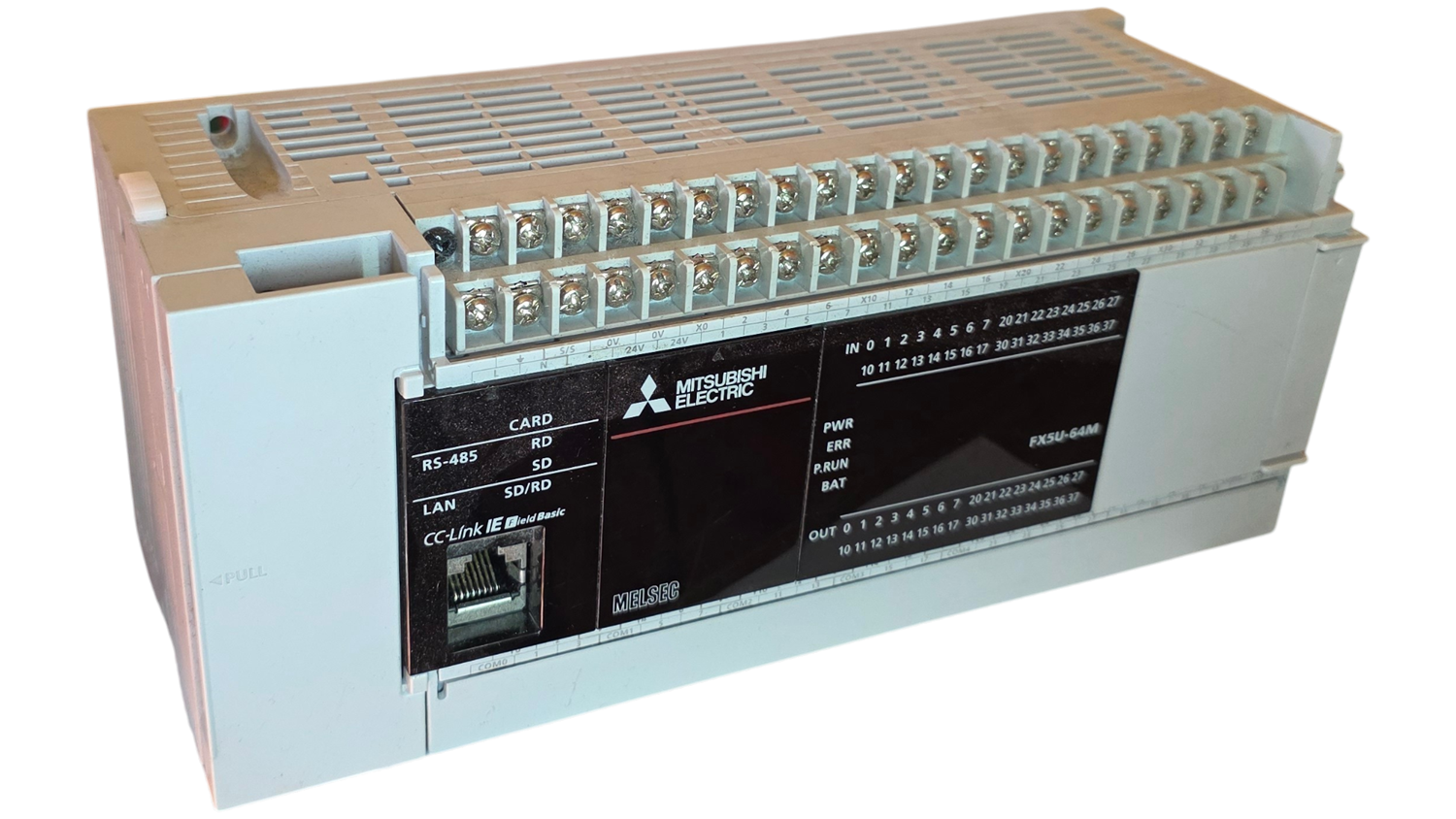

FX5U-64MT/ESS to flagowa, kompaktowa jednostka centralna (CPU) nowej generacji z rodziny MELSEC iQ-F od renomowanego japońskiego producenta Mitsubishi Electric. Sterownik ten został zaprojektowany z myślą o maksymalnej wydajności, elastyczności konfiguracji oraz kompleksowej kontroli nad zaawansowanymi maszynami i liniami produkcyjnymi w dobie Przemysłu 4.0.
Jednostka posiada wbudowane 32 wejścia cyfrowe oraz 32 wyjścia tranzystorowe typu "source" (źródłowe), dając łącznie aż 64 zintegrowane punkty wejść/wyjść już na starcie. Wyjątkową zaletą modelu FX5U jest bogate wyposażenie standardowe wbudowane bezpośrednio w CPU: port Ethernet, interfejs szeregowy RS-485, czytnik kart pamięci SD, a także 2 wejścia i 1 wyjście analogowe. Dzięki superszybkiemu procesorowi (czas wykonywania instrukcji podstawowej to zaledwie 34 ns) sterownik doskonale radzi sobie z precyzyjnym sterowaniem ruchem (do 4 osi pozycjonowania 200 kHz) oraz zaawansowanym przetwarzaniem danych.
Główne zalety i funkcjonalności:
- Niezrównana wydajność: Nowoczesny procesor o czasie wykonania instrukcji LD na poziomie 34 ns gwarantuje błyskawiczną reakcję programu na zdarzenia obiektowe.
- Wbudowane układy analogowe: Zintegrowane 2 wejścia analogowe napięciowe (0-10 V DC) oraz 1 wyjście analogowe (0-10 V DC) z rozdzielczością 12-bitową eliminują konieczność zakupu dodatkowych modułów w prostych aplikacjach analogowych.
- Zaawansowane pozycjonowanie i kontrola ruchu: Wbudowane 4 osie wyjść impulsowych (do 200 kpps) umożliwiają bezpośrednie, precyzyjne sterowanie serwonapędami lub silnikami krokowymi.
- Komunikacja bez barier: Zintegrowany port Ethernet (RJ45) oraz port szeregowy RS-485 ułatwiają integrację z panelami HMI, falownikami, systemami SCADA czy nadrzędnymi sieciami fabrycznymi.
- Bezpieczeństwo danych: Slot na karty SD/SDHC (do 4 GB) pozwala na wygodne logowanie danych (Data Logging), przechowywanie kopii zapasowych programu i parametrów oraz łatwą aktualizację firmware.
- Łatwa rozbudowa: Sterownik obsługuje bezpośrednie podłączenie modułów rozszerzeń wejść/wyjść, modułów analogowych, sieciowych, komunikacyjnych, szybkich liczników oraz modułów bezpieczeństwa.
Dane techniczne
| Pamięć programu | 64 000 kroków |
| Pamięć danych | 5MB |
| Maksymalna liczba lokalnych punktów I/O | 256 punktów |
| Zasilanie | 100 - 240V AC |
| Maksymalny prąd rozruchowy | 25A (dla czasu poniżej 5 ms przy 100V AC) / 50A (dla 200V AC) |
| Maksymalny pobór mocy | 40W |
| Zintegrowany zasilacz pomocniczy | 24V DC |
| Całkowita liczba wbudowanych punktów I/O | 64 |
| Liczba wejść cyfrowych | 32 |
| Standard wejść | 24V DC |
| Liczba wyjść cyfrowych | 32 |
| Maksymalny prąd przełączania wyjść | 0.5A |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Port Ethernet | 1 x RJ45 |
| Port szeregowy | 1 x RS-485 |
| Gniazdo kart pamięci | SD / SDHC (max. 4GB) |
| Klasa ochrony | IP10 |
