Opis produktu

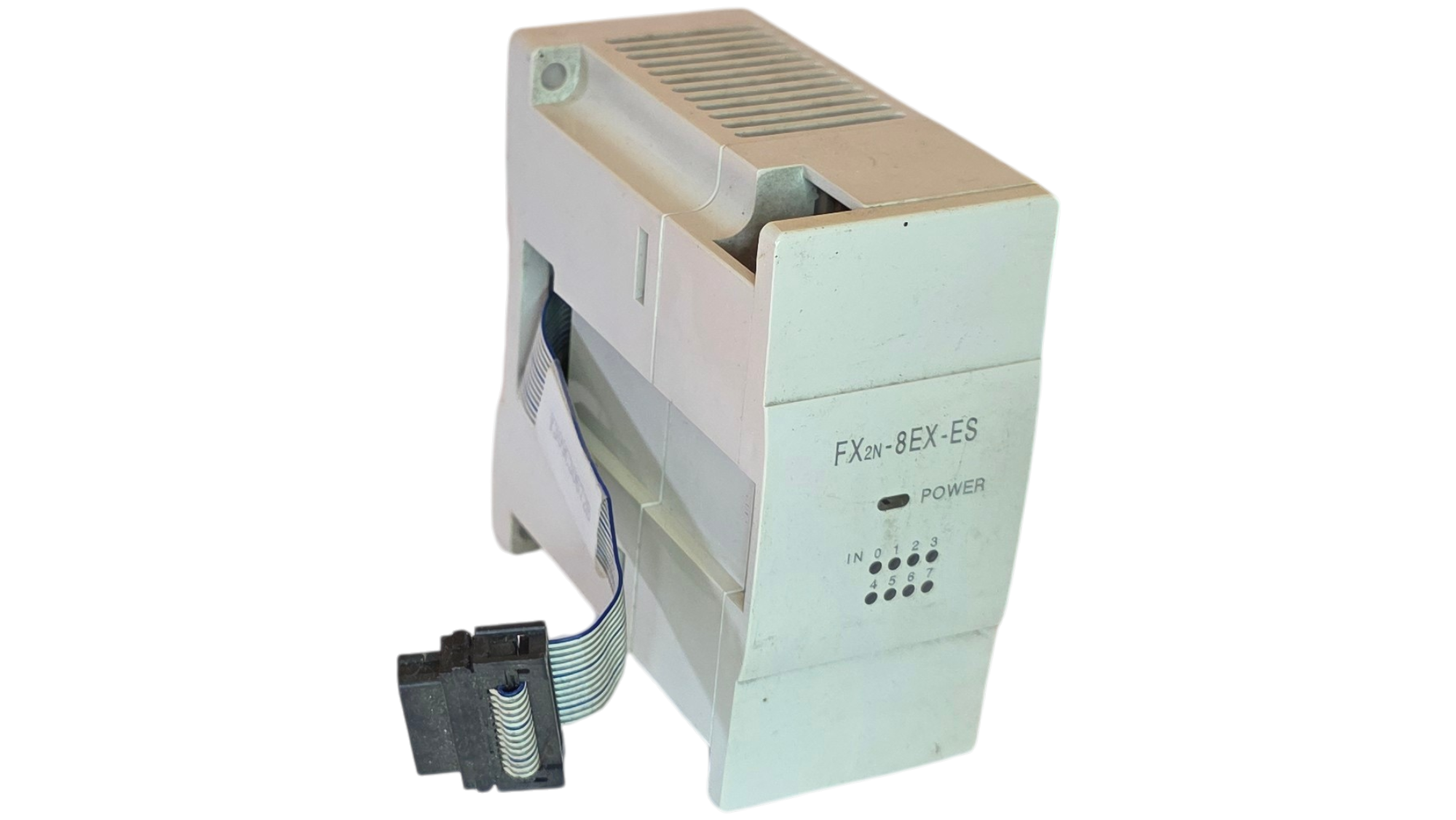

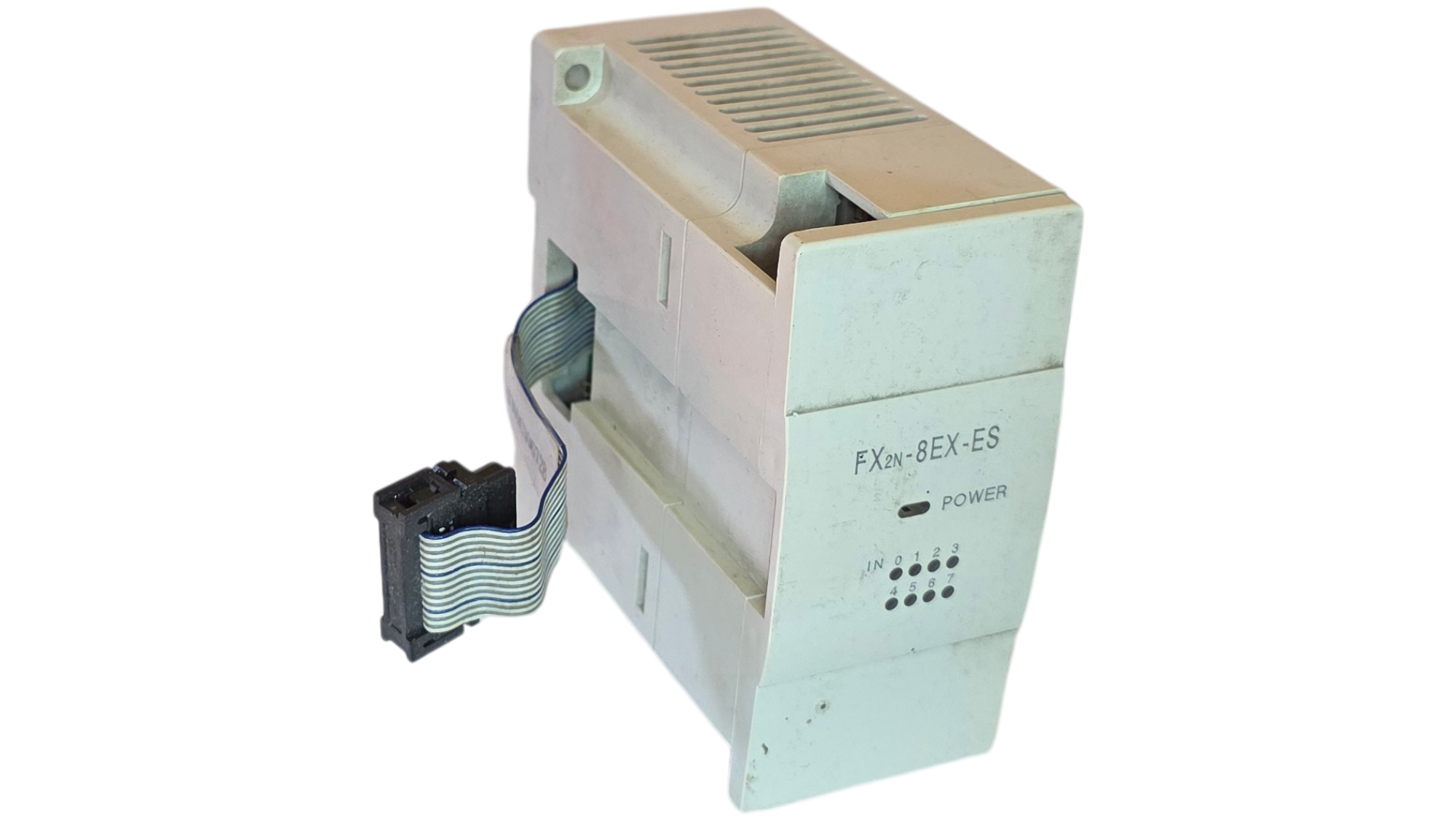

FX2N-8EX-ES/UL to kompaktowy i wysoce niezawodny moduł rozszerzeń wejść cyfrowych przeznaczony do współpracy ze sterownikami PLC firmy Mitsubishi Electric z rodziny MELSEC serii FX (m.in. FX1N, FX2N, FX3G, FX3U). Urządzenie to pozwala na szybką i ekonomiczną rozbudowę systemu automatyki o 8 dodatkowych kanałów wejściowych, bez konieczności inwestowania w większe i droższe jednostki centralne.
Wersja oznaczona symbolem ES/UL została zaprojektowana z myślą o uniwersalności i globalnych standardach bezpieczeństwa. Moduł oferuje 8 wejść cyfrowych pracujących w standardzie napięciowym 24 V DC, które można elastycznie skonfigurować w logice Sink lub Source (NPN lub PNP), co pozwala na bezproblemową integrację z szeroką gamą czujników zbliżeniowych, optycznych czy przycisków przemysłowych. Urządzenie pobiera zasilanie bezpośrednio z magistrali systemowej sterownika głównego, a wbudowana izolacja optoelektroniczna (transoptorowa) skutecznie separuje i chroni procesor PLC przed przepięciami oraz szumami elektrycznymi pochodzącymi z obiektu przemysłowego. Zgodność z normą UL potwierdza najwyższą jakość wykonania na rynki międzynarodowe.
Główne zalety i funkcjonalności:
- Precyzyjna rozbudowa: Dodaje dokładnie 8 cyfrowych punktów wejściowych 24 V DC, optymalizując koszty rozbudowy mniejszych systemów.
- Uniwersalna logika wejść: Obsługuje konfigurację Sink (NPN) oraz Source (PNP) w zależności od sposobu podłączenia potencjału wspólnego.
- Zasilanie z magistrali: Urządzenie pobiera prąd dla wewnętrznych obwodów logicznych bezpośrednio ze sterownika głównego przez kabel taśmowy (brak konieczności zewnętrznego zasilania AC/DC dla samego modułu).
- Galwaniczna ochrona (Izolacja transoptorowa): Pełne bezpieczeństwo i odporność na zakłócenia dzięki optycznej separacji obwodów polowych.
- Łatwa diagnostyka i serwis: Wyposażony w czytelne diody LED stanu dla każdego wejścia oraz odłączany blok zacisków śrubowych, który pozwala na szybką wymianę modułu bez odpinania poszczególnych przewodów.
Dane techniczne
| Zasilanie wewnętrzne logiczne | 5V DC |
| Pobór prądu z magistrali 5 V DC | 25mA |
| Całkowita liczba punktów wejściowych | 8 |
| Grupowanie | 8 wejść na jeden wspólny zacisk |
| Znamionowe napięcie wejściowe | 24V DC |
| Interfejs połączeniowy | Zintegrowany boczny płaski kabel taśmowy do wpięcia w sterownik PLC lub poprzedni moduł |
