Opis produktu

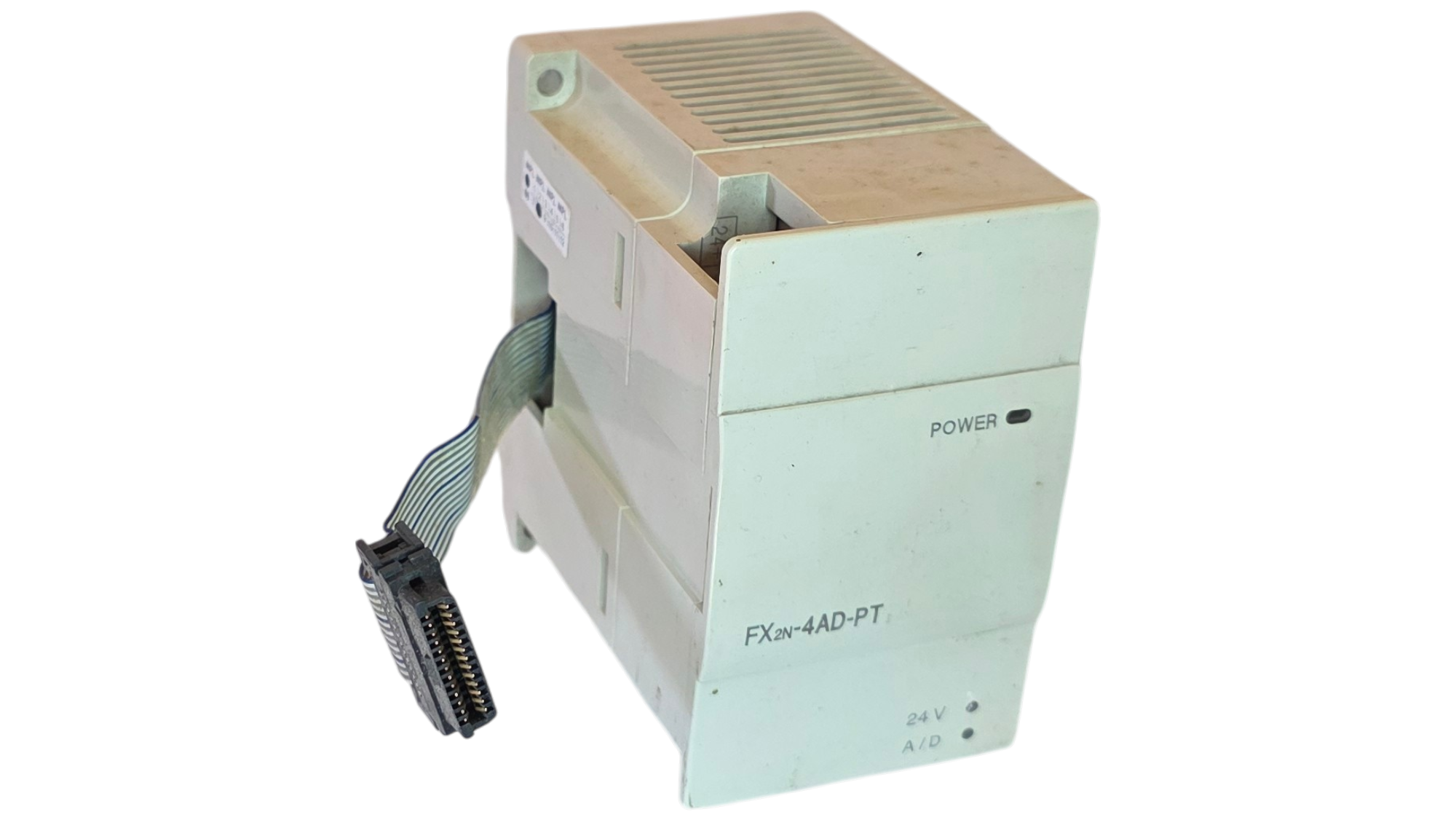

FX2N-4AD-PT to wysoce wyspecjalizowany moduł wejść analogowych dedykowany do bezpośredniego pomiaru temperatury za pomocą czujników rezystancyjnych Pt100. Moduł współpracuje ze sterownikami PLC firmy Mitsubishi Electric z rodziny MELSEC serii FX (m.in. FX1N, FX2N, FX3G, FX3U). Urządzenie eliminuje konieczność stosowania zewnętrznych, kosztownych przetworników pomiarowych, umożliwiając bezpośrednie podłączenie czujników temperatury do sterownika.
Moduł posiada 4 niezależne kanały wejściowe, z których każdy przetwarza odczyt z czujnika Pt100 na sygnał cyfrowy z wysoką rozdzielczością (wyjściowe wartości cyfrowe są podawane w stopniach Celsjusza lub Fahrenheita). Dzięki szerokiemu zakresowi pomiarowemu od -100°C do +600°C oraz wbudowanej izolacji galwanicznej (optoelektronicznej), moduł gwarantuje precyzyjne, stabilne i bezpieczne odczyty danych. Doskonale sprawdza się w wymagających układach regulacji temperatury (np. w pętlach PID), w chłodnictwie, ciepłownictwie, piecach przemysłowych czy liniach przetwórstwa tworzyw sztucznych.
Główne zalety i funkcjonalności:
- Bezpośredni pomiar Pt100: Możliwość podłączenia do 4 czujników rezystancyjnych Pt100 (zarówno w konfiguracji 2-przewodowej, jak i dokładniejszej 3-przewodowej, która kompensuje rezystancję przewodów).
- Bezpośredni odczyt temperatury: Moduł konwertuje sygnał na gotową wartość w stopniach Celsjusza (°C) lub Fahrenheita (°F) bez potrzeby pisania skomplikowanych algorytmów przeliczających w programie PLC.
- Wysoka odporność na zakłócenia: Pełna izolacja transoptorowa pomiędzy obwodami pomiarowymi a magistralą systemową PLC chroni sterownik przed przepięciami i szumami elektrycznymi.
- Funkcja uśredniania próbek: Możliwość zaprogramowania cyfrowego filtra (uśredniania odczytów z określonej liczby prób), co pozwala na stabilizację pomiaru w środowiskach o dużych zakłóceniach elektromagnetycznych.
- Łatwy serwis: Odłączana listwa zacisków śrubowych ułatwia wymianę modułu bez konieczności ponownego odkręcania przewodów od poszczególnych czujników.
Dane techniczne
| Zasilanie obwodów analogowych | 24V DC |
| Pobór prądu z zewnętrznego zasilacza 24V DC | 50mA |
| Zasilanie obwodów cyfrowych | 5V DC |
| Liczba kanałów wejściowych | 4 niezależne kanały |
| Kompatybilne czujniki | Pt100 (3-przewodowe lub 2-przewodowe, zgodne z normami DIN IEC 751 / JIS C 1604-1989) |
| Prąd pomiarowy czujnika | ok. 1 mA |
| Zakres pomiaru temperatury | -100°C do +600°C (-148°F do +1112°F) |
| Rozdzielczość pomiaru | 0.2°C do 0.3°C |
| Czas konwersji | 15ms |
